球墨铸铁管常用【接口形式】有哪些？

      任何管道的连接，其接口形式都是管道连接的核心，直接决定了系统的密封性、稳定性及施工效率。对于球墨铸铁管而言，T型承插接口、法兰接口和自锚式接口是三种较为常用的接口形式，并且在各自应用场景中发挥着重要作用。

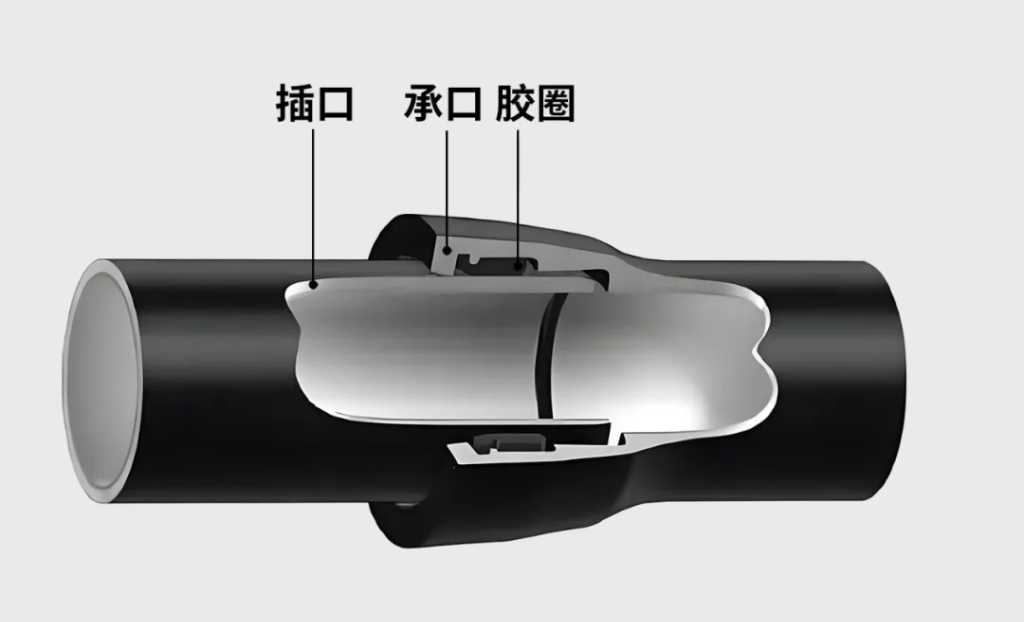

一、T型接口

• 接口简介：


T型接口是柔性接口，也叫承插式接口、滑入式接口，是球墨铸铁管中应用最为广泛的连接方式。它的设计简单明了：管子一端是承口（带凹槽），另一端是插口，插口插入承口后，依靠预装的橡胶密封圈实现密封，通常无需额外固定件，靠管道自重和外部填土保持稳定。

• 接口特点：


—— 安装简便：
只需将插口推入承口，橡胶圈自动密封，施工速度快，对工具和工人技能要求低。
—— 柔性连接：
允许3°-5°的偏转，能适应地基轻微沉降或角度调整。
—— 成本低廉：
结构简单，配件少，生产和安装费用都较低。

• 适用场景：


T型接口因其经济性和实用性，几乎是市政管道的“标配”，它特别适合：
—— 城市给水管网：
如自来水主干管道，压力适中，施工量大，T型的效率和成本优势明显。
—— 地下排水系统：
埋地环境下的污水管道，地基可能有轻微变化，T型的柔性恰好能应对。
—— 常规低压场景：
不需要特别高抗拔性能的普通工程。

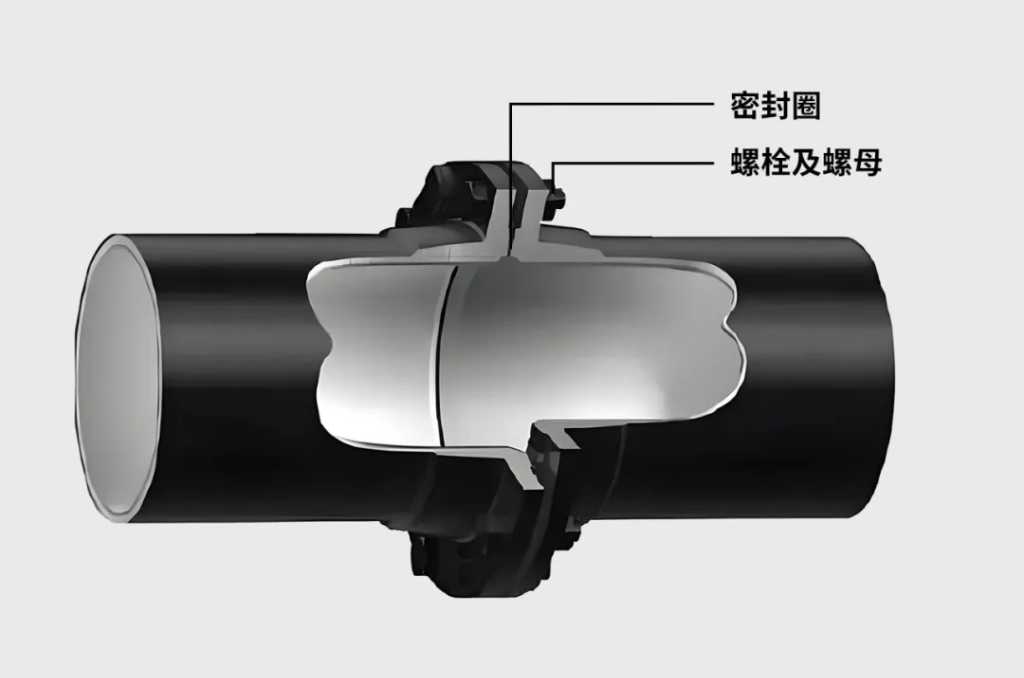

二、法兰接口

• 接口简介：


法兰接口属于刚性接口，是通过拧紧连接螺栓，使法兰挤压密封圈来实现接口密封，常见于需要对接阀门附件等设备或频繁拆卸的管道系统中。

• 接口特点：


—— 连接牢固：
螺栓固定让接口极为稳定，能承受高压和外力，不易松动。
—— 可拆卸性：
通过松开螺栓即可分离，便于维护和更换。
—— 刚性设计：
无法偏转，对管道对齐要求高，安装需要精确。
—— 重量与成本：
法兰盘增加了管道重量和材料成本，施工稍复杂。

• 适用场景：


—— 泵站与阀门连接：
如水处理厂的进出水管道，需与泵、阀门无缝衔接，法兰接口是首选。
—— 工业管道系统：
工厂内部的高压或高温输水管，常需定期检修，法兰的拆装便利性很实用。
—— 地面固定管道：
不需要考虑地基沉降的架空或室内管道。


三、TF自锚接口

• 接口简介：


自锚式接口是T型接口的升级版，采用T形接口的密封结构，增加了插口端的焊环、活动开口挡环、特殊压兰以及连接螺栓等附件，使接口具有较好的抗拔脱能力，也可以在无法设置支墩的情况下使用。

• 接口特点：


—— 柔性与抗拔兼得：
允许3°-5°偏转，同时能抵抗高内压或外力引起的脱管。
—— 安全性高：
锁紧设计提升了管道的整体稳定性，尤其在动态环境下表现优异。
—— 安装难度适中：
比T型稍复杂，但无需像K型那样拧螺栓，施工难度可控。
—— 成本较高：
锁紧装置增加了制造和材料费用，价格比T型贵。

• 适用场景：


—— 高压长输管道：
如跨区域供水管线，水压高且距离长，自锚式能防止脱管。
—— 地质复杂区域：
地震多发区或软土地基，管道易受外力影响，自锚式提供额外保障。
—— 穿越工程：
如过河、过路的管道，外部拉力大，自锚式能稳住结构。


总结一下，T型以简单实用称霸日常工程，法兰以牢固可拆卸满足设备连接需求，自锚式则以灵活抗拔应对复杂挑战，各有优势，各具特色。
